Это первый продукт из семейства компактных, бюджетных мультисервисных
устройств доступа, оптимизированных для развертывания на территории
клиента и в коллекторных сетях, предъявляющих более низкие требования к
сервисному наполнению. OME 6110 позволяет реализовать новые сервисы
Ethernet на уровне доступа к городской сети, а также традиционные
сервисы TDM в сетях SONET/SDH. OME 6110 является расширением для
платформы Metro Platform 6500. Данный продукт обеспечивает высокую
гибкость при развертывании сервисов на территории клиента благодаря
меньшей занимаемой площади. Интеграция OME 6110 со средствами
администрирования оптических сетей, предлагаемыми Ciena, позволяет
сформировать завершенное, полностью управляемое решение. OME 6110
идеально подходит для небольших офисов и бизнес-парков, которым
требуются в первую очередь такие качества, как надежность,
гарантированные параметры качества обслуживания и гибкость при
распределении полосы пропускания.
То что узнал смотря про него в нете.
ОМЕ переводится как: Optical Multiservice Edge
С сайта продавца:
У меня только Веб доступ пока, вот наборы фоток:
Как выглядит:
Кольцо из них и выносы, у нас кольцо на STM-1 из них:
Напоминалка по STM-1:
Скорость передачи: 155,52 Мбит/с
Код: CMI (Coded Mark Inversion)
Образование структур СЦИ
Наверное самая известная картинка:
Ну и как выглядит контейнер STM-1
С - Контейнер С-12 = 2 Мбит/с
VC - К каждому контейнеру С добавляется трактовый заголовок POH (Path Overhead). Эта совокупность называется виртуальным контейнером VC (Virtual Container) и передается через сеть как неизменяемая единица
AU - Виртуальные контейнеры высшего уровня VC-4 и VC-3
транспортируются непосредственно в STM-1. В этом случае указатели
(блок AU_PTR) в составе STM-1 отражают фазовые соотношения
между модулем и соответствующим виртуальным контейнером. Та
часть модуля STM-1, в пределах которой может “плавать” VC,
называется административной группой AU (Administrative Unit)
AUG - Несколько AU могут быть побайтно объединены в одну группу
TU - Tributary Unit, называется информационная структура, используемая
для описания составляющей контейнера высшего уровня HO, внутри
которой может плавать VC низшего уровня LO
TUG - Перед объединением в контейнер высшего уровня несколько TU
побайтно объединяются в одну группу.

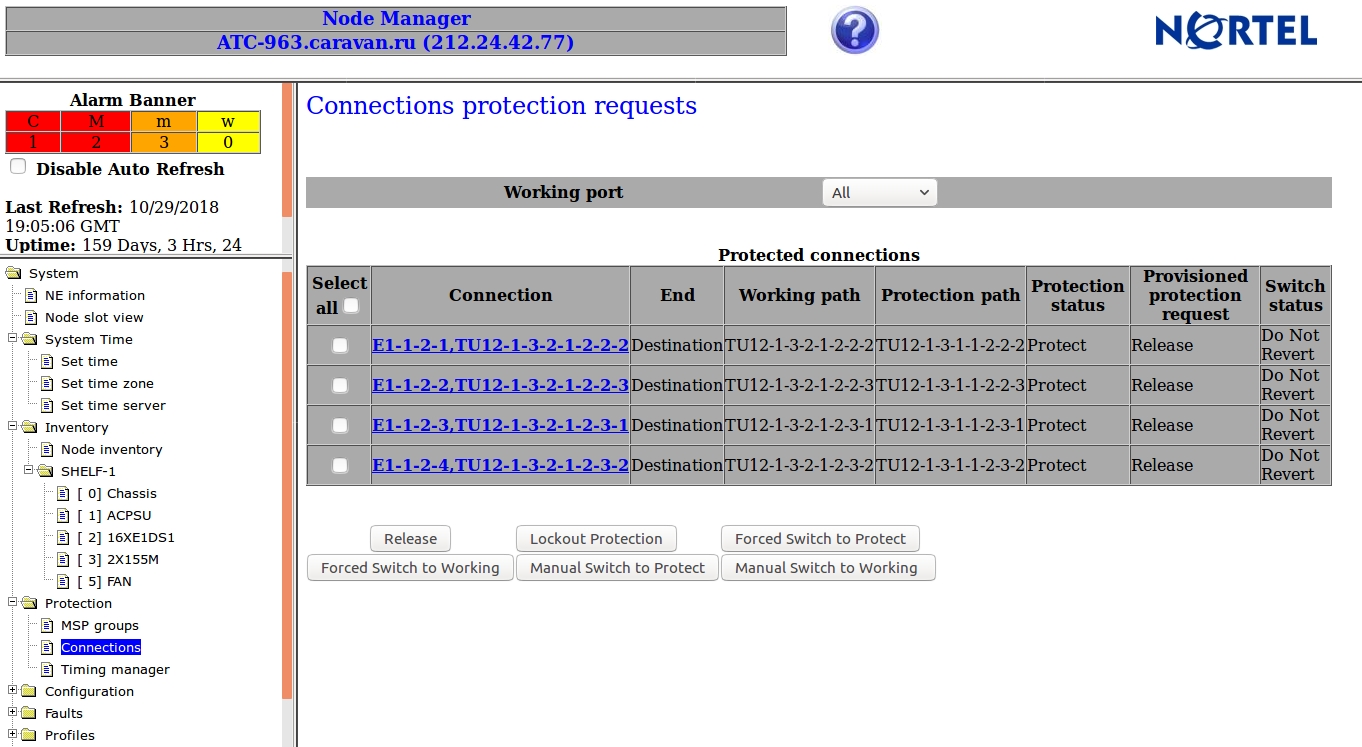

Теперь как это выглядит на практике:
То что узнал смотря про него в нете.
ОМЕ переводится как: Optical Multiservice Edge
С сайта продавца:
Поддержка клиентских интерфейсных модулей | OME
6110 обеспечивает встроенную поддержку 16 модулей DS1/E1 в базовой
комплектации шасси. OME 6110 поддерживает возможность размещения
следующих карт в опциональном сервисном слоте (Optional Service Slot): 28 x E1/DS1 8×10/100 Мбит/с Ethernet 3 x E3/DS3 1 x STM-1o/OC-3 Gigabit Ethernet (в будущем) |
Сетевой интерфейс | STM-1/OC-3 для каскадирования STM-4/OC-12 (в будущем) |
Архитектура | Неблокируемая матрица TDM, способная агрегировать отображаемые сервисы VC-12/VT-1.5, STS/VC-3 и VC-4 на линейный интерфейс OC-3 или STM-1 |
Управление | Локальный интерфейс Ethernet или модем Интерфейсы TL-1 и SNMP northbound Графический Web-интерфейс Craft Интегрированный пакет для администрирования Nortel Optical Network Manager |
У меня только Веб доступ пока, вот наборы фоток:
Как выглядит:
Кольцо из них и выносы, у нас кольцо на STM-1 из них:
Напоминалка по STM-1:
Скорость передачи: 155,52 Мбит/с
Код: CMI (Coded Mark Inversion)
Образование структур СЦИ
Наверное самая известная картинка:
С - Контейнер С-12 = 2 Мбит/с
VC - К каждому контейнеру С добавляется трактовый заголовок POH (Path Overhead). Эта совокупность называется виртуальным контейнером VC (Virtual Container) и передается через сеть как неизменяемая единица
AU - Виртуальные контейнеры высшего уровня VC-4 и VC-3
транспортируются непосредственно в STM-1. В этом случае указатели
(блок AU_PTR) в составе STM-1 отражают фазовые соотношения
между модулем и соответствующим виртуальным контейнером. Та
часть модуля STM-1, в пределах которой может “плавать” VC,
называется административной группой AU (Administrative Unit)
AUG - Несколько AU могут быть побайтно объединены в одну группу
TU - Tributary Unit, называется информационная структура, используемая
для описания составляющей контейнера высшего уровня HO, внутри
которой может плавать VC низшего уровня LO
TUG - Перед объединением в контейнер высшего уровня несколько TU
побайтно объединяются в одну группу.
Теперь как это выглядит на практике:
