AudioCodes Ltd. — Израильская как говорят high-tech компания, которая проектирует, разрабатывает и продает устройства для голосовой и видео связи, передачи данных по сетям, работающим в протоколе TCP/IP. AudioCodes является пионером технологии VoIP, поставляющая на рынок свои решения в этой области с 1995 года - все с ВИКИ
У нас, в России, в основном мне кажется известна по серии голосовых абонентских шлюзов MediaPack и потоковый медиаконвертер Mediant.
В основе мне попадались именно они, ip-телефоны у них хоть и есть и есть в продаже, но особенно не наблюдал их в миру
Выглядят так:
И сзади основной набор представителей:
FXS/FXO не отличаются, последних правда видел только в фото - тоже не сильно популярные
IP-адрес по умолчанию: 10.1.10.10
Login/Pass: Admin/Admin
Сброс: Загрузка - reset 6 сек - загрузка
И все ОК - в теории, переиодически проблема со сбросом
И для полного обзора, старая версия(ещё есть в продаже):
Нутро:
ЗЫ: Выпаен разъем
ПОЕХАЛИ !!!
1) Основное окно:
Здесь забиваем основные настройки сети и выход в основные меню
2) Справа основное меню:
3) Переходим в Protocol Managment:
4) Endpoint - сами номера
4) Hunt Group:
Каждый номер может быть на несколько портов - объединяются в ХантГруппу и как в ней распределяется указываем здесь:
ascending - восходящий(от старшего)
descending - нисходящий(от младшего)
by phone number - по номеру телефона
cyclic - Циклический
5) Tel to IP routing
Начало маршрутизации
Перевожу на русский:
С какого номера куда в IP направлять.
Указываем номер и на какой номер(у нас любой = *) и на какой адрес
Второй вариант: с любого номера на любой номер
ВАЖНО:
Работают сразу оба варианта, но кто выше тот и правее т.е. если 1ый будет ниже, то не заработает.
6) IP-to-Hunt, 2ой этап маршрутизации
Теперь обратная задача,
Из IP(source ip addr) на какой тлф отправлять(dest.phone) и от какого телефона(на практике не юзал).
В сорсе адресе обычно ip софтсвича, dest.phone - телефоны на портах + не забываем указывать к каким группам относятся.
ВАЖНО:
В середине таблице не должно быть пустых строк, иначе все что ниже работать не будет т.е. если в 3 строке вместо адреса или тлф источника будет пробел или пусто, то все что ниже(номеа 9883831 и 9845319) работать не будут
7) Manipulation Tables
Про работу с префиксами я уже рассказывал в АддПаке, теперь как здесь это делается. Здесь у нас есть Manipulation Tables
Я использую только Tel-to-IP т.е. манипуляции с номерами на выходе из шлюза, перед тем как отправить дальше, но можно и на входе - перед тем как отправить на порт/группу.
8) Профайл:
Относитесь к нему как глобальным настройкам базовых параметров шлюзов. Обычно ничего не меняем.
9) Основные параметры, по ним видим что шлюз в Н.323
10) Protocol managment - Advanced parametrs- general
Вот тут самое интересно, нельзя просто так взять и посмотреть CDR
1ый этап тут:
Уровень дебага, 5 - сбор максимально подробно с мах приоритетом
7 - сбор мах подробно, но приоритет на вызовы
11) Advanced parametrs
До этого был Protocol managment - типа основных параметров, базовой настройки и всего всего нужного, а вот тут то к чему можно относится как к дополнительным параметрам и, как бы, обеспечение основного.
12) Сохранение конфигурации:
текстовый ini-файл, можно подправить и залить обратно
13) Региональные настройки + дата и время
14) Безопасность
Здесь подправим логин и пароль
15) Фаерволл
Единственное что замечу, остальное разрисовал, на DDOS хреново реагирует, можно закидать и подвиснет, но не частно.
16) Дошли до пункта статус/диагностика:
17) Статусы абонентских портов
Можно тыкнуть на любой и в нем будет подробная статистика
18) А вот и где смотреть CDR
Выглядит так:
Да-да, это трешь, я делаю так:
тестовый вызов -- Ctrl+A -- Ctrl+C -- блокнот -- Ctrl+V и потом поиск в нем
19) И разумеется посмотрим базовую информацию о шлюзе:
20) Пере прошивка или обновление прошивки и конфигурации:

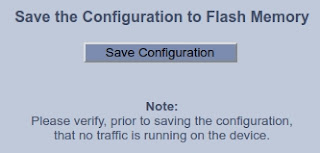

21) После всех изменений сохраняем, иначе работает до перезагрузки
22) Сброс девайса:
23) Кодеки, можно попасть из главного окна:
24) Вот так меню выглядит если прошит на SIP
25) И для информации базовые настройки
26) Все о чем говорил было про 4 версию, в пятой тоже самое, но со сменой
дизайна, мне не понравился + замечены глюки до сих пор
27) Меню, немного изменилось, но в сути осталось тоже и функций не
прибавиллось, единственное что, то это можно упрощенный вид делать
28) Ну и меню обновление, исит также, но в новых красках
29) Для полноты добавлю скрин из дебага, можно подключаться по телнет к шлюзу - своя консоль ни на кого не похожая и смотреть дебаг в нем, а перенастраивать в веб, если 2 монитора, то вообще будет классно
КОНЕЦ
